AK37系列

AK37E

产品描述

AK37E系列芯片主要应用于楼宇对讲的室内机，中控面板，人机交互屏显类产品。该芯片基于ARM926EJ-S内核，集成了高性能DVP接口、视频编解码器、音频编解码器以及显示控制器，具有很高的集成度，大大降低了产品的功耗和物料成本。此外，AK37E系列芯片还支持TWI、UART、SPI、MMC/SD/SDIO、USB2.0等多个外设接口，可以灵活实现各种拓展应用。

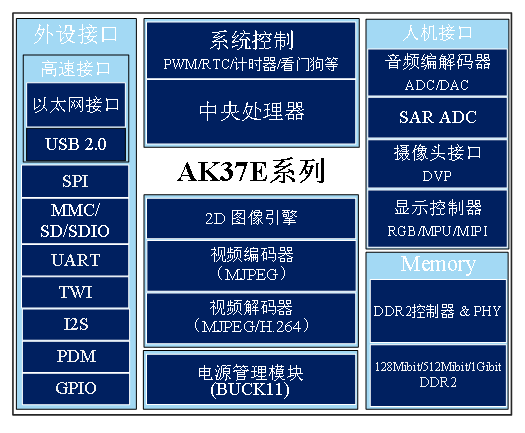

芯片框图

芯片规格

CPU
```
ARM926EJ-S
```
内存
```
128Mbit/512Mbit/1Gbit DDR2 SDRAM
```
摄像头接口
```
支持两路CIS输入
支持DVP接口
```

2D图形引擎

图形格式转换
缩小/放大
矩形贴图
图形裁剪
Alpha合成
90°/180°/270°旋转

视频编码器
```
支持MJPEG编码
```
视频解码器
```
支持H.264/MJPEG解码
```

显示控制器

支持MPU/RGB/MIPI LCD屏
LCD分辨率最高支持1920*1920

音频编解码器

1路Sigma-Delta DAC
1路Sigma-Delta ADC

外设接口

以太网接口、USB、SPI、MMC/SD/SDIO、UART、TWI、I2S、PDM

封装
```
ELQFP128
```

AK37E

联系我们

PDF附件

应用场景

工控HMI

智能家居中控屏

楼宇对讲室内机

猫眼锁

门禁考勤一体机
